項      目

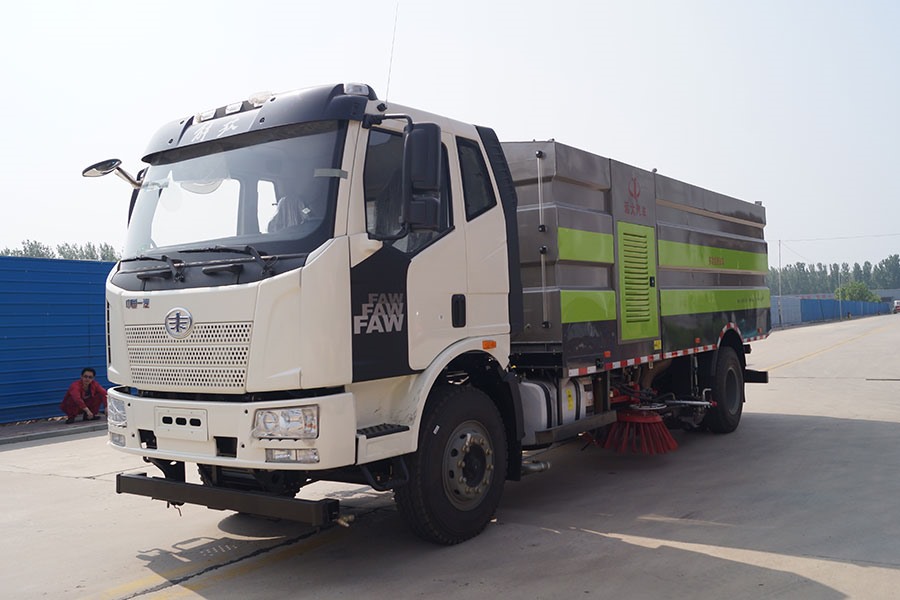

YYD5181TXSC6

外形尺寸（長×寬×高）

8830mm×2506mm×3180mm/2995mm

總質量

18000kg

額定質量

5375,5475

整備質量

12430,12330

洗掃寬度

≥3.5m

作業速度

3～20 km/h

清水箱容積

9 m³

垃圾箱容積

7 m³

汽

車

底

盤

底盤型號、類別、生產企業

解放牌CA1180P62K1L2A1E6Z

發動機型號、生產企業

CA4DK1-22E6 汽車集團有限公司

發動機額定功率

165(kw)/224馬力(PS)

燃料種類/排放標準:

柴油/GB3847-2005,GB17691-2018國Ⅵ

輪胎規格:

10.00R20,11.00R20,295/80R22.5

彈簧片數:

0/12+8,12/12+8,13/12+8,7/7+6

副發動機

標準配置

型號、生產企業

QSB5.9-C160-30（國Ⅲ機）東風康明斯發動機有限公司

功率

119kw/2200 r/min

選裝配置

型號、生產企業

EQB160-20（國Ⅱ機）東風康明斯發動機有限公司

功率

118kw/2500 r/min

離合器

汽車離合器，氣動驅動，電氣自動控制

風

機

型式

專用高壓離心風機

額定轉速

2600 r/min

傳動形式

窄V帶傳動

液

壓

系

統

型式

開式，電液控制集中操縱

主要元件

齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊等

溢流壓力

15MPa

液壓油容量

60L

電

氣

系

統

控制方式

PLC控制+手動控制、語言報警、機電液互鎖等

底盤車系統電壓

24 V

工作裝置系統電壓

24 V

蓄電池型號

12V-140A.H (2只串聯)

高

壓

清

洗

系

統

高壓水泵

型式

柱塞式

型號

意大利Pratissoli KF36G

額定壓力

14MPa

系統使用壓力

10MPa

額定流量

137L/min

額定轉速

900r/min

水閥及控制

水閥型式

高壓不銹鋼球閥，10MPa

控制方式

氣缸驅動，電氣控制

噴水桿噴嘴型式

高壓洗滌型

低壓

沖洗

系統

低壓水泵

型號

80QZB60/90N

流量

60m³/h

揚程

90m

沖洗寬度

24m

掃盤降塵系統

電動水泵、灑水噴嘴。與高壓清洗系統共水濾、水箱等

清

掃

系

統

型  式

    在底盤前后軸之間，車架兩側各布置一個可升降、可外伸的立掃，掃盤旋轉由液壓馬達驅動，轉速可調。

掃刷直徑

φ900mm

掃盤速度

高速檔（正常作業檔）：100r/min，中速檔：80 r/min，低速檔：60 r/min

掃盤傾角調整

前傾4゜～6゜ ， 外傾2゜～4゜

吸

嘴

型   式

雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿，吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。

吸管直徑

2×φ180mm

工作時剛性部分離地間隙

5～10mm

左

右

噴

桿

噴桿擺動

氣缸驅動，電氣自動控制，擺動角：78°

噴嘴離地高度

隨吸嘴借吸嘴輪與路面隨動，離地高度：280mm

噴嘴總數量

寬吸嘴14只，每側4只/窄吸嘴10只，每側5只
